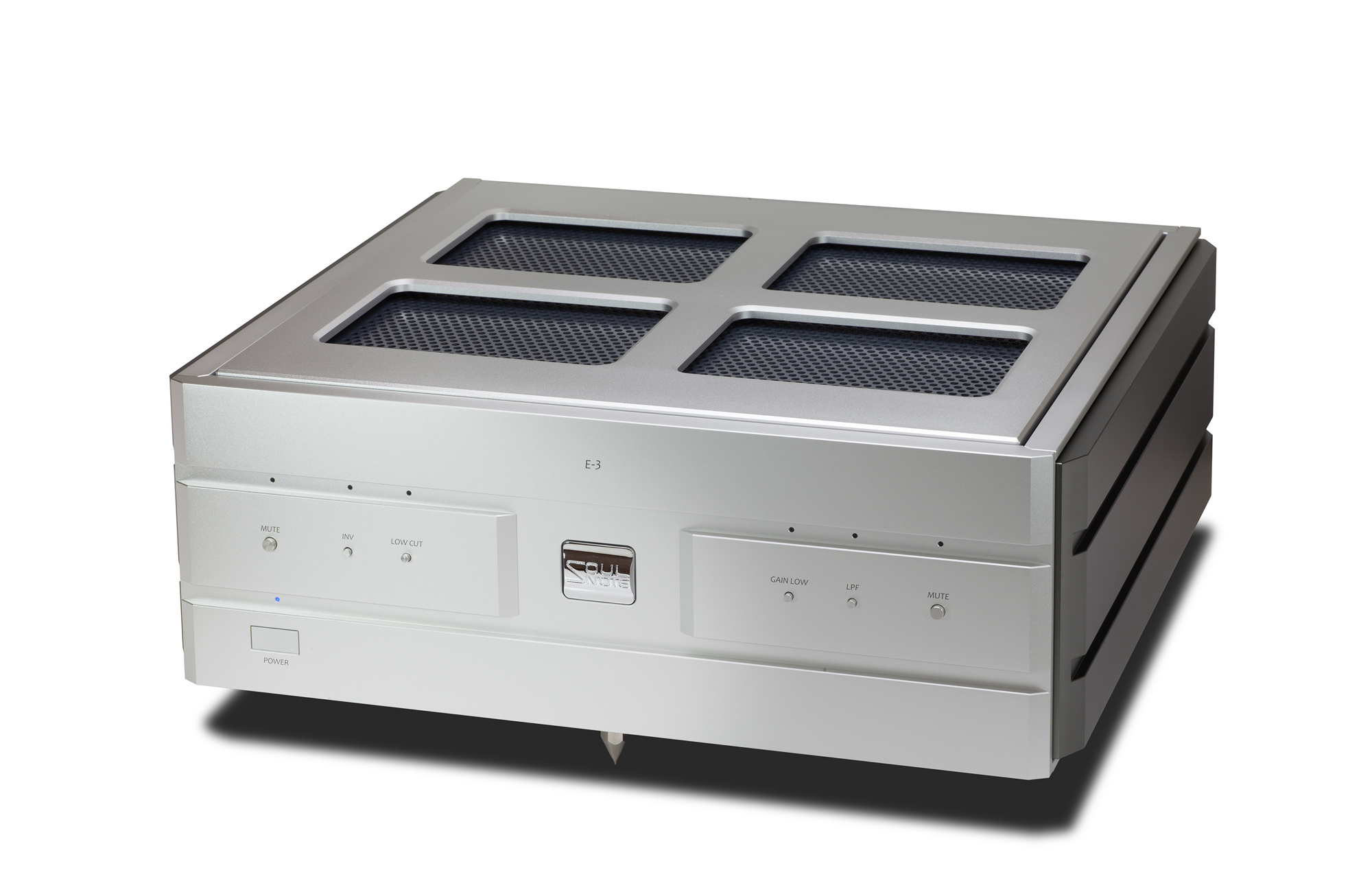

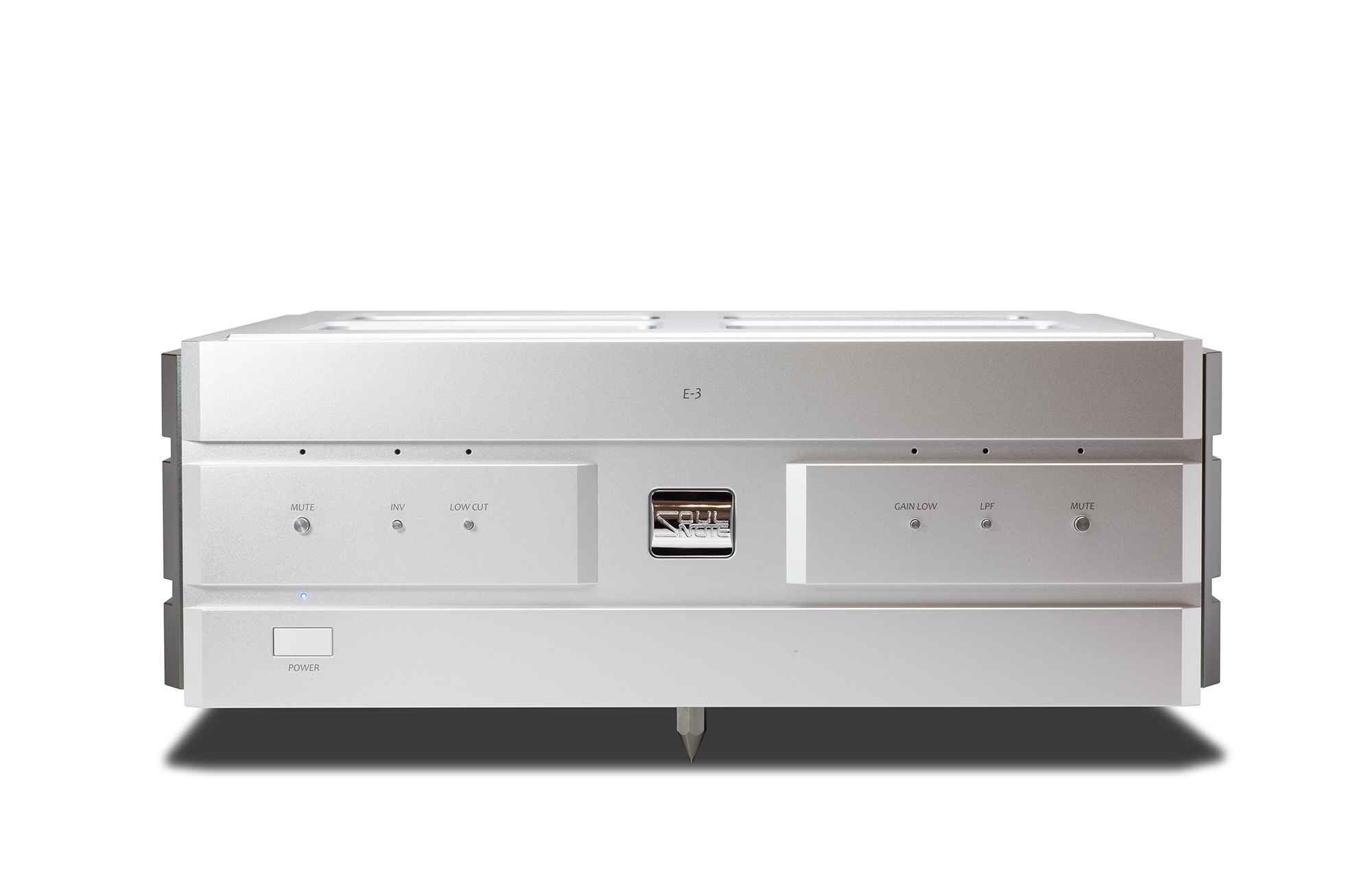

Soulnote E-3

Eine neue Typ-R-Schaltung, vollständig symmetrisch, Non-NFB

Eine neu entwickelte diskrete, symmetrische Non-NFB-Verstärkerschaltung (neue Typ-R-Schaltung) speziell für fotoelektrische (optische) Tonabnehmer. Die sehr einfach gehaltene Non-NFB-Schaltung schützt die charakteristische Lebendigkeit des Musiksignals, die durch das exzellente Einschwingverhalten optischer Tonabnehmer entsteht. Durch die spezielle Massetrennung kann die Spannungsverstärkung frei von Push-Pull und Bias Schaltungen arbeiten, sodass das Audiosignal vom Eingang bis zum Ausgang nur vier Transistoren durchläuft.

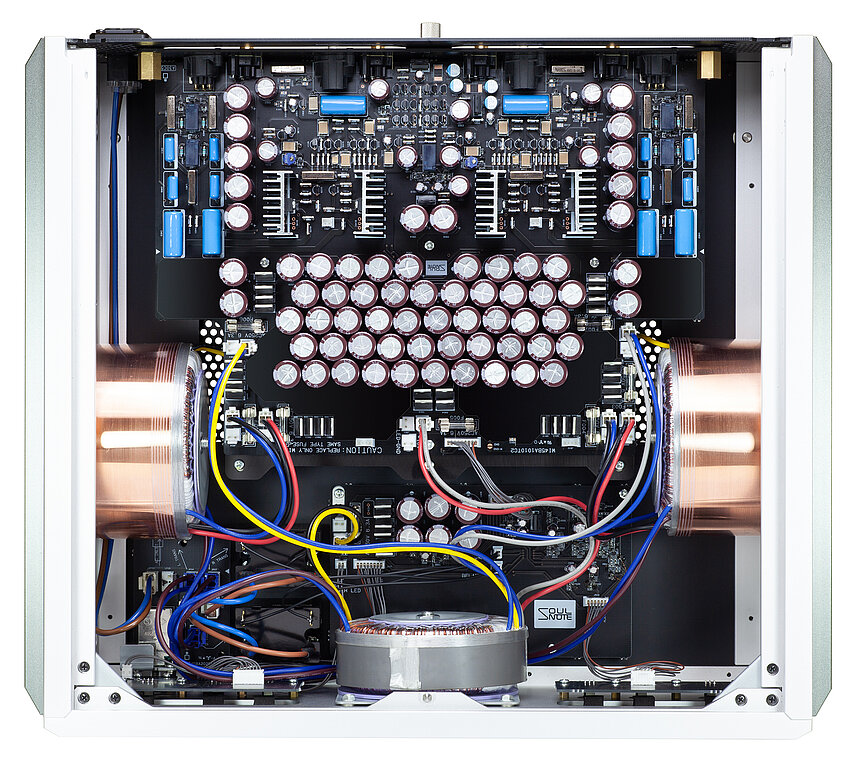

Hochwertiges Netzteil mit drei Leistungstransformatoren

Das Netzteil besteht aus separaten Transformatoren für den linken und rechten Kanal sowie einem Transformator für die Stromversorgung des angeschlossenen fotoelektrischen Tonabnehmers.

Hochgeschwindigkeits-Non-NFB-Netzteil

Für den Gleichrichterkondensator wird ein speziell ausgewählter Folienfilterkondensator mit hoher Spannungsfestigkeit und kleiner Kapazität und geringer Vergrößerung verwendet. Um die Kapazität zu optimieren, wurde die Anzahl der verwendeten Einheiten festgelegt und die Belastung des Leistungstransformators reduziert. Dadurch wurde die tatsächliche Regelung des extrem leistungsstarken Leistungstransformators weiter verbessert. Für die Gleichrichterdioden werden SiC-Dioden neuester Spezifikation mit erhöhtem Einschaltstrom verwendet. Dies ist die leistungsstärkste und schnellste Stromversorgungskonfiguration, die je in Erwägung gezogen wurde. Darüber hinaus werden zwei große Leistungsrelais mit hervorragender Klangqualität unabhängig und ohne Fixierung als Leistungsschalter für die beiden Hauptleistungstransformatoren verwendet.

Kompatibel mit netzgetrennten Phonokabeln

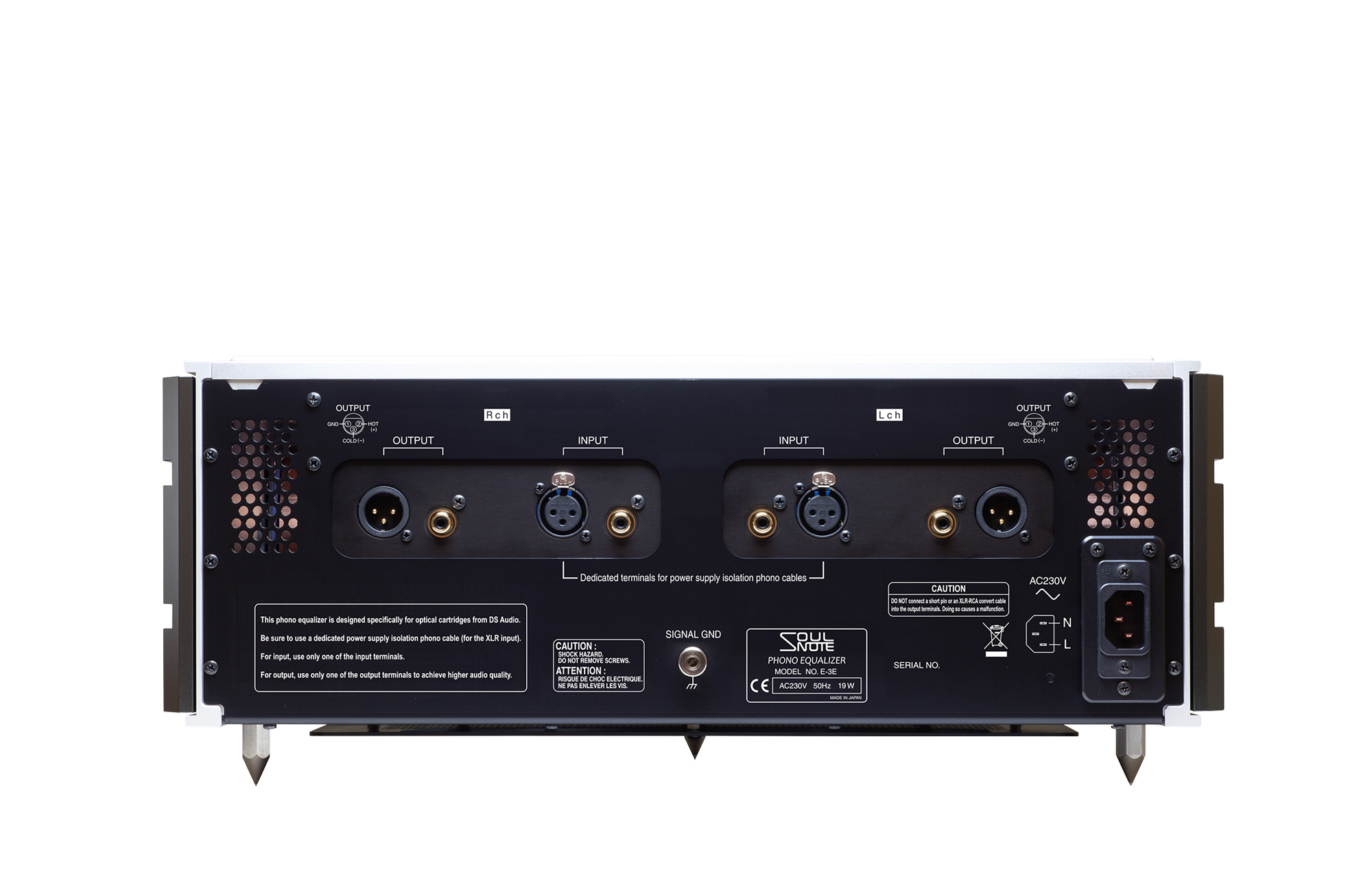

Die XLR-Eingangsanschlüsse sind mit dem von DS Audio und Uesugi Laboratories entwickelten „netzspannungsgetrennten Phonokabel“ kompatibel. Durch die Trennung der Wege des feinen Phonosignals und des LED-Stroms werden der SN und die Dynamik, die für optische Tonabnehmer charakteristisch sind, noch weiter verbessert.

Freie Struktur

Der Verstärkerblock, die Klemmen, der AC-Eingang, die obere Abdeckung und die untere Abdeckung sind nicht befestigt.

RSR-2-12D (Referenz-SOULNOTE-Relais)

Ein extrem verlustarmes Reed-Relais mit Glasröhre, das ähnlich wie ein Quecksilberrelais funktioniert, wurde weiter individualisiert. Es handelt sich um ein von SOULNOTE entwickeltes Originalrelais, das eine Klangqualität erreicht, die mit der von Draht vergleichbar ist. Der E-3 verwendet das RSR-2-12D für alle Relais, durch die Audiosignale geleitet werden.

Ultrahochwertige Folienwiderstände

Wir haben künstliche, ultrahochpräzise Folienwiderstände mit außergewöhnlichen Temperatureigenschaften verwendet und zusätzliche Anpassungen vorgenommen, wobei der Schwerpunkt auf der Klangqualität lag. Diese ultrahochqualitativen Widerstände wurden im eigenen Haus entwickelt und verwenden ein Nacktfoliendesign, um Ablagerungen mit Gießharz zu vermeiden. Der E-3 verwendet ultrahochwertige Nacktfolienwiderstände für alle Widerstände, die mit der Klangqualität zu tun haben.
